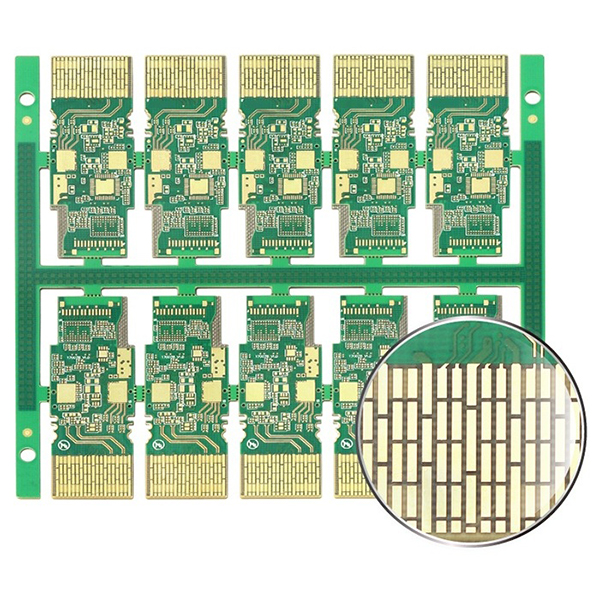

400G optik modül için 10 katmanlı baskılı devre kartı

On Katmanlı Baskılı Devre Kartına Genel Bakış

On katmanlı baskılı devre kartları tipik olarak birden fazla sinyal katmanı, güç katmanı ve toprak katmanı seti içerir. İyi tasarlanmış bir istifleme yapısı sayesinde, karmaşık, yüksek hızlı ve yüksek yoğunluklu devre tasarımları için daha fazla yönlendirme alanı ve üstün elektrik performansı sağlarlar.

On Katmanlı Baskılı Devre Kartlarının Ana Özellikleri

• Yeni nesil veri merkezlerinin ve yüksek hızlı ağların ihtiyaçlarını karşılamak için 400Gbps ultra yüksek hızlı sinyal iletimini destekler.
• Sinyal bütünlüğünü ve güç dağıtımını geliştirmek için 10 katmanlı yüksek yoğunluklu bir yığın kullanır.
• Yüksek frekanslı ortamlarda güvenilirlik ve düşük kayıp sağlamak için yüksek performanslı M6 (R-5775) malzemeler kullanır.
• Altın parmak alanındaki ve fiş profilindeki yüksek kalınlık hassasiyeti, istikrarlı modül yerleştirme ve bağlantı sağlar.
• Yüzey işlemi ENEPIG (Akımsız Nikel Paladyum Altın) ve sert altın kaplamayı birleştirerek mükemmel temas ve aşınma direnci sunar.
• Benzersiz gömülü bakır blok termal tasarımı, yüksek güçlü çalışma koşulları için ısı yönetimini etkili bir şekilde geliştirir.

On Katmanlı Devre Kartlarının Ana Uygulamaları

• 400G optik modüller ve QSFP-DD standart yüksek hızlı ara bağlantı ürünleri için uygundur.
• Veri merkezlerinde, yüksek hızlı ağ anahtarlarında, yönlendiricilerde ve benzer alanlarda yaygın olarak kullanılır.
• Telekomünikasyon altyapısında ve yeni nesil optik iletim sistemlerinde uygulanır.
• Yüksek frekans, yüksek hız ve yüksek güvenilirlik gerektiren endüstriyel ve iletişim elektronik ekipmanları için idealdir.

Teknik Özellikler

• Katman sayısı:10
• Ürün modeli:400Gbps QSFP-DD
• Malzeme:M6, R-5775
• Bitmiş kalınlık toleransı (altın parmak alanı):1.0±0.075mm
• Fiş profil toleransı:±0.05mm
• Depresyon yoluyla:15μm’den daha az
• Yüzey işleme:ENEPIG + sert altın kaplama
• Termal tasarım:gömülü bakır blok
