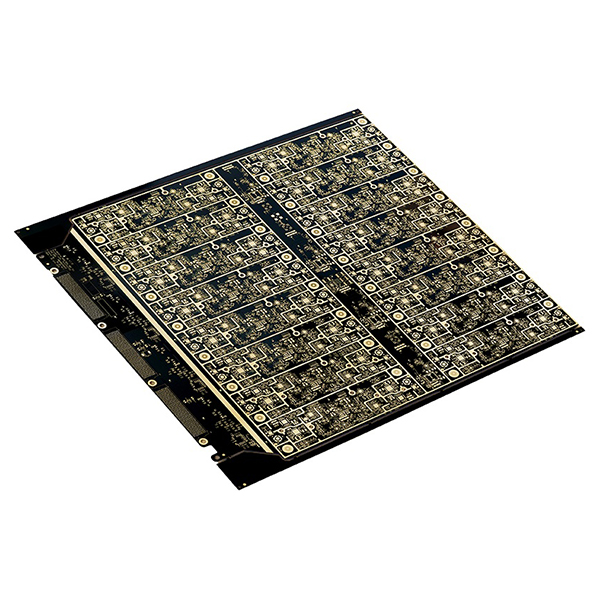

yüksek frekanslı 5G aktif anten baskılı devre kartı

yüksek frekanslı 5G aktif anten baskılı devre kartı

Yüksek frekanslı 5G aktif anten kartı, yeni nesil iletişim baz istasyonları ve üst düzey kablosuz cihazlar için özel olarak tasarlanmıştır ve yüksek veri hızları, geniş bant genişliği ve yüksek güvenilirlik için zorlu gereksinimleri karşılar.

Açıklama

Ana Özellikler

  • Zengin Katman Yapısı:Karmaşık RF sinyal iletimini desteklemek için 22 katmanlı (22L) yüksek yoğunluklu bir ara bağlantı yapısı kullanır ve yüksek frekanslı 5G uygulamalarında sinyal bütünlüğü ve izolasyon için katı gereksinimleri karşılar.
  • Yüksek Performanslı Malzemeler:Yüksek frekanslı uygulamalarda mükemmel dielektrik özellikler ve düşük ekleme kaybı sağlamak için Doosan DS-7409DV HVLP yüksek frekanslı, düşük kayıplı malzemeler kullanır.
  • Çoklu Laminasyon Süreci:Katmanlar arası bağlanma gücünü ve nihai ürün güvenilirliğini önemli ölçüde artırmak için iki aşamalı bir laminasyon işlemi kullanır, bu da onu çok katmanlı kartların gerektirdiği karmaşık işlemler için uygun hale getirir.
  • Karmaşık Backdrill Tasarımı:Sinyal yönlendirmesini optimize etmek, parazit etkileri ve sinyal parazitini azaltmak ve yüksek hızlı sinyal bütünlüğünü iyileştirmek için 11 backdrill şeridi içerir.
  • VIPPO Teknolojisi:Daha yüksek kablo yoğunluğu ve üstün elektrik performansı için VIPPO (Via In Pad Plated Over) teknolojisini içerir, minyatürleştirme ve yüksek entegrasyon trendlerini destekler.
  • Gömülü Bakır Bloklar:Yerel ısı dağılımını geliştirmek ve yüksek güçlü aktif bileşenler için termal yönetimi iyileştirmek için karta 22 bakır blok entegre eder.
  • Çoklu Empedans Kontrolü:Hem tek uçlu hem de diferansiyel sinyal iletimi için 10 farklı empedans tasarımını destekler ve çeşitli RF cihaz empedans eşleştirme ihtiyaçlarını karşılar.
  • Gelişmiş Via Dolum Teknolojisi:Daha yüksek elektriksel ve mekanik güvenilirlik elde etmek için vialarda metal dolgu kalitesini artırmak için yüksek ve düşük basınçlı elektrolizle kaplanmış dolgu tekniklerini kullanır.

Ana Uygulamalar

  • 5G baz istasyonu aktif antenleri (AAU/AAU Massive MIMO).
  • Yüksek frekanslı RF modülleri ve alıcı-vericiler.
  • Kablosuz iletişim sistemlerinde yüksek yoğunluklu anten dizileri.
  • Yüksek güçlü RF ön uç modülleri.
  • Yüksek frekanslı, düşük kayıplı ve üstün ısı yayma performansı gerektiren üst düzey iletişim ekipmanları.
