PCB üretimi için otomatik optik denetim AOI

PCB Üretiminde Otomatik Optik Denetim (AOI)

Otomatik Optik Denetim (AOI), PCB’lerdeki lehimleme kalitesi, bileşen yerleşimi, eksik veya yanlış bileşenler ve polarite gibi çeşitli kusurları hızlı ve doğru bir şekilde tespit etmek için yüksek çözünürlüklü endüstriyel kameralar ve akıllı görüntü işleme teknolojisi kullanır. Bu, üretim verimliliğini ve ürün kalitesini önemli ölçüde artırır.

AOI’nin Çalışma Prensibi

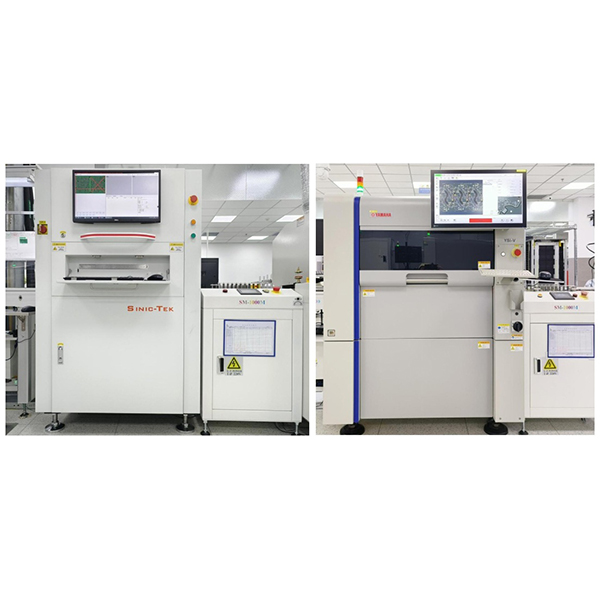

AOI ekipmanı, üretim hattındaki PCB’lerin tam otomatik taramasını gerçekleştirerek görüntüleri birden fazla açıdan ve çeşitli aydınlatma yöntemleriyle yakalar. Yerleşik yazılım, yakalanan görüntüleri önceden ayarlanmış standart örneklerle karşılaştırarak soğuk lehim bağlantıları, köprüleme, kısa devreler, açık devreler, bileşen yanlış hizalaması veya eksik bileşenler gibi yaygın kusurları otomatik olarak belirler ve operatörleri düzeltici eylem için anında uyarır.

Ana Avantajlar

• Yüksek hız ve doğruluk:AOI, hızlı toplu denetim sağlayarak üretim verimliliğini büyük ölçüde artırır ve insan hatalarını azaltır.
• Tahribatsız test:Denetim süreci PCB ile temas gerektirmez ve ürün bütünlüğünü sağlar.
• Akıllı yönetim:Kalite analizi ve süreç iyileştirme için denetim sonuçları otomatik olarak kaydedilebilir ve izlenebilir.
• Maliyet azaltma:Kusurların erken tespiti ve düzeltilmesi, sonraki onarım ve hurda maliyetlerini azaltır.
• Çeşitli süreçlere uyarlanabilir:AOI, SMT, açık delik, dalga lehimleme, yeniden akış lehimleme ve diğer PCB üretim aşamalarında yaygın olarak kullanılabilir.

Uygulamalar

AOI, tüketici elektroniği, otomotiv elektroniği, endüstriyel kontrol, tıbbi cihazlar, iletişim ekipmanları ve sıkı ürün kalitesi gereksinimleri olan diğer alanlarda yaygın olarak kullanılmaktadır.
