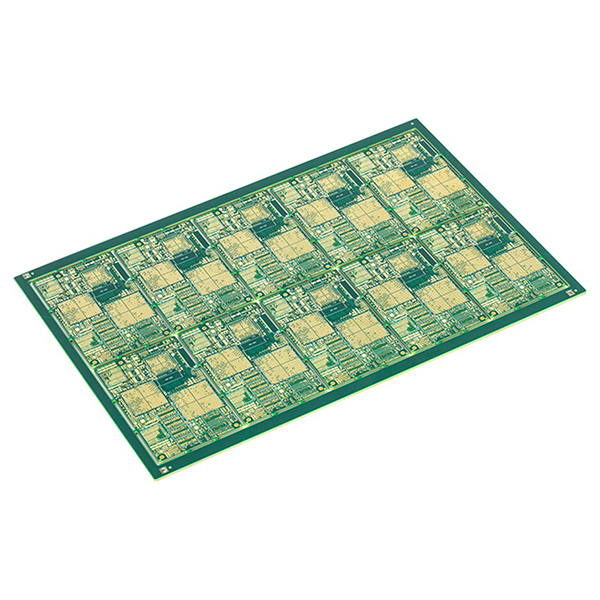

Yüksek yoğunluklu uygulamalar için 24 katmanlı 2. dereceden HDI PCB

Yirmi Dört Katmanlı Baskılı Devre Kartı (PCB)

Yirmi dört katmanlı bir baskılı devre kartı (PCB), tipik olarak karmaşık devre, yüksek yoğunluklu yönlendirme, yüksek hızlı sinyal iletimi ve yüksek güvenilirlik gerektiren elektronik sistemlerde kullanılan üst düzey çok katmanlı bir PCB’dir.

24 Katmanlı PCB’lerin Ana Özellikleri

• Ultra yüksek yoğunluklu ve karmaşık devre yönlendirmesini destekler.
• Yığılmış ve kademeli kör/gömülü vialar ile 2. dereceden HDI teknolojisini kullanır.
• Mükemmel sinyal bütünlüğü ve EMI/EMC performansı.
• Hassas empedans kontrolü ve optimize edilmiş güç dağıtım ağı.
• Yüksek hızlı, yüksek frekanslı ve çok çipli entegrasyon tasarımları için uygundur.
• Yüksek güvenilirlikle büyük ölçekli bileşen montajı gereksinimlerini karşılar.
• Çoklu katmanlar, son derece karmaşık devre tasarımları ve ultra yoğun bileşen düzenleri için geniş yönlendirme alanı sağlar.
• Üstün elektrik performansı: çok katmanlı yapı, sinyal ve güç bütünlüğünü geliştirmeye yardımcı olarak parazit ve gürültüyü azaltır.
• Güçlü EMI/EMC kontrolü: elektromanyetik uyumluluk tasarımını kolaylaştırır, yüksek hızlı, yüksek frekanslı uygulamalar için idealdir.
• Kör/gömülü vialar ve HDI gibi gelişmiş süreçleri destekleyerek daha küçük boyut ve daha yüksek entegrasyon sağlar.

24 Katmanlı PCB’lerin Ana Uygulamaları

• Yüksek performanslı sunucular ve veri merkezi ekipmanları.
• Ağ iletişimi ve baz istasyonu ekipmanları.
• Havacılık ve uzay elektronik sistemleri.
• Tıbbi aletler ve endüstriyel otomasyon.
• Üst düzey bilgi işlem ve iletişim terminalleri.

Ana Özellikler

• Katman Sayısı:24
• Malzeme:FR-4 (Tg180), VT-47
• Levha Kalınlığı:2.59±0.26mm
• İz Genişliği/Aralığı:3.5/5.0mil
• Delik Çapı:0.25mm
• Yüzey İşlemi:ENIG (Daldırma Altın)
