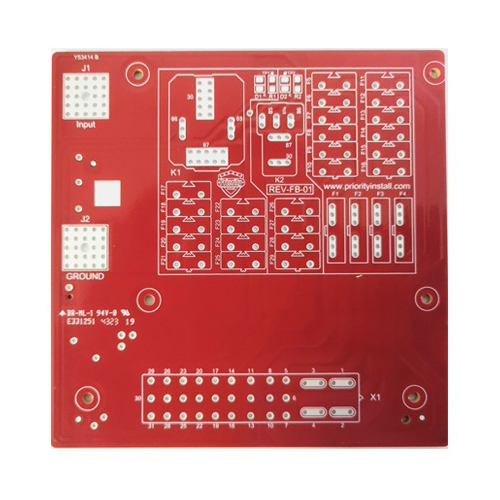

8 katmanlı baskılı devre kartı PCB

Gelişmiş elektronikler için 8 katmanlı baskılı devre kartı PCB

8 katmanlı baskılı devre kartı, sekiz kat iletken bakır folyo ve yalıtım malzemesinin dönüşümlü olarak lamine edilmesiyle yapılan çok katmanlı bir PCB’dir. 8 katmanlı PCB’ler, sinyal bütünlüğünü ve elektromanyetik uyumluluğu (EMC) etkili bir şekilde iyileştirebilir, karışma ve gürültü girişimini azaltabilir.

Açıklama

Sekiz katmanlı Baskılı Devre Kartı (8 katmanlı PCB) Genel Bakış

Sekiz katmanlı baskılı devre kartı (8 katmanlı PCB), yalıtım malzemeleriyle dönüşümlü olarak lamine edilmiş sekiz kat iletken bakır folyodan oluşan çok katmanlı baskılı devre kartları arasında yaygın bir yapıdır. Birden fazla sinyal katmanı, güç katmanı ve toprak katmanı istifleyerek, 8 katmanlı bir PCB, karmaşık, yüksek hızlı ve yüksek yoğunluklu devre tasarımları için geniş yönlendirme alanı ve üstün elektrik performansı sağlar.

8 Katmanlı Baskılı Devre Kartlarının Ana Özellikleri

  • Katman yapısı:Esnek katman tasarımı ile tipik olarak birden fazla sinyal, güç ve toprak katmanı seti içeren toplam sekiz katman.
  • Sinyal bütünlüğü:Yüksek hızlı sinyal iletimini destekler, karışma ve gürültü parazitini önemli ölçüde azaltır ve sinyal bütünlüğünü iyileştirir.
  • Elektromanyetik uyumluluk:Çoklu toprak ve güç katmanlarının kombinasyonu elektromanyetik uyumluluğu (EMC) büyük ölçüde geliştirir ve elektromanyetik paraziti etkili bir şekilde bastırır.
  • Yüksek kablolama yoğunluğu:Karmaşık devrelerin minyatürleştirme ve yüksek entegrasyon gereksinimlerini karşılayarak daha yüksek kablolama yoğunluğu sağlar.
  • Üretim zorluğu:Süreç karmaşıktır, tasarım ve üretim ekipmanı için daha yüksek standartlar gerektirir ve maliyet daha düşük katmanlı PCB’lerden daha yüksektir.

8 katmanlı PCB uygulamaları

  • Üst düzey sunucularda, veri merkezlerinde ve sinyal bütünlüğü ve kararlılığı için son derece yüksek gereksinimleri olan diğer senaryolarda kullanılır.
  • İletişim ekipmanlarında, yüksek hızlı yönlendiricilerde, anahtarlarda ve çok kanallı ve yüksek hızlı iletim gerektiren diğer ürünlerde yaygın olarak uygulanır.
  • Endüstriyel otomasyon, tıbbi elektronik, havacılık ve diğer yüksek güvenilirlikli, yüksek performanslı elektronik cihazlar için uygundur.
  • Tasarım esnekliğini artırmak için gömülü vialar, kör vialar ve diğer via yapıları ile birlikte yüksek yoğunluklu ara bağlantı (HDI) tasarımlarında yaygın olarak kullanılır.
