Yapay zeka sunucuları için yapay zeka anahtarı baskılı devre kartı imalatı

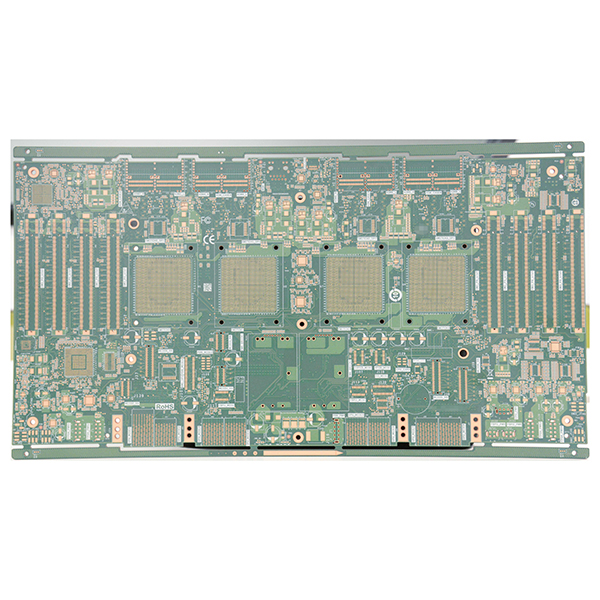

AI Switch Baseboard Baskılı Devre Kartı İmalatı

AI Switch Baseboard Baskılı Devre Kartı İmalatı, modern AI bilgi işlem altyapısının temel bir yönüdür. Yapay zeka ara bağlantısı veya anahtarlı ana kart olarak da bilinen yapay zeka anahtar ana kartı, yapay zeka sunucuları ve yüksek performanslı bilgi işlem (HPC) kümeleri için özel olarak tasarlanmıştır. Önemli bir yüksek hızlı veri ara bağlantı platformu olarak hizmet veren bu kart, birden fazla AI hızlandırıcı kartını ve ana CPU’yu birbirine bağlayarak yüksek bant genişliği, düşük gecikmeli veri alışverişi sağlar.

AI Switch Baseboard’un Kısa Tanımı

AI switch ana kartı, PCIe Switch ve NVSwitch gibi yüksek hızlı switch yongalarını çeşitli yüksek hızlı ara bağlantı kanallarıyla birlikte entegre eder. GPU’lar, OAM modülleri ve FPGA’lar gibi yapay zeka hızlandırıcı kartları arasında ve bu hızlandırıcılar ile ana CPU arasında verimli veri aktarımını destekler. Büyük ölçekli yapay zeka hesaplama platformları için temel bir bileşendir.

Ana Fonksiyonlar

• Yüksek hızlı veri alışverişi: Yapay zeka hızlandırıcıları ve CPU’lar arasında verimli iletişim için gelişmiş anahtar çipleri entegre eder.
• Çoklu protokol uyumluluğu: PCIe, NVLink ve CXL gibi çeşitli yüksek hızlı ara bağlantı protokollerini destekler.
• Birleşik güç ve yönetim: Tüm AI hızlandırıcı modülleri için birleşik güç dağıtımı, izleme ve yönetim arayüzleri sağlar.
• Güçlü ölçeklenebilirlik: Modüler genişletmeyi ve esnek sistem dağıtımını destekleyen çeşitli AI hızlandırıcı modülleriyle uyumludur.

AI Switch Baseboard PCB İmalatının Temel Özellikleri

• Ultra yüksek katman sayısı ve büyük boyut: Tasarımlar ≥20 katman, kart kalınlığı ≥3mm, yüksek yoğunluklu ara bağlantı taleplerini karşılar.
• Hassas üretim: Minimum delme boyutu 0,2 mm, en boy oranı ≥15: 1, çift taraflı arka delme, Skip Via ve POFV gibi gelişmiş PCB teknikleri kullanılır.
• Yüksek performanslı malzemeler: Sinyal bütünlüğünü sağlamak için Çok Düşük Kayıplı ve sınıfının üzerinde yüksek hızlı malzemeler, yüksek hızlı mürekkep ve Düşük Profilli kahverengi oksit teknolojisi kullanılır.
• Yüksek kablolama yoğunluğu ve empedans kontrolü: 0,09/0,09 mm’ye kadar hat genişliği/aralığı ve ±%8’e kadar empedans kontrol hassasiyeti.
• Yüksek bant genişliği ve düşük gecikme süresi: Zorlu AI küme performansı için büyük ölçekli paralel yüksek hızlı sinyal iletimini destekler.
• Yüksek güvenilirlik ve bakım kolaylığı: Sağlam güç dağıtımı, termal yönetim özelliklerine sahiptir ve kararlı sistem çalışması için çalışırken değiştirilebilir modülleri destekler.

Ana Uygulamalar

• NVIDIA HGX platformu, yapay zeka hızlandırıcı şasisi ve yüksek yoğunluklu yapay zeka kümeleri için süper bilgi işlem merkezleri gibi yapay zeka sunucuları.
• Büyük model eğitimi, yapay zeka çıkarımı, bilimsel hesaplama ve bulut bilişim platformları.
• Veri merkezleri, süper bilgi işlem merkezleri ve büyük ölçekli yapay zeka bulut bilgi işlem altyapısı.
