PCB yollarından fazla bakır sütunları çıkarmak için geri delme

Devre kartlarında geri delmeçok katmanlı PCB’ler için kullanılan bir üretim sürecidir. Birincil amacı, yüksek hızlı sinyal hatlarındaki vialar içindeki fazla bakırı çıkarmak, böylece sinyal bütünlüğünü geliştirmek ve sinyal karışma ve yansımalarını azaltmaktır.

Geri Delmenin Tanımı

PCB üretimi sırasında, PCB’nin bir tarafından delmek için mekanik delme teknolojisi kullanılır ve geçiş içindeki belirli katmanlar arasındaki istenmeyen iletken bakır çıkarılır. Bu işlem yalnızca bağlantı için gerekli bakırı korur. Kör bakır sütunları etkili bir şekilde ortadan kaldırarak yüksek hızlı sinyal iletimi sırasında sinyal yansımasını ve kaybını önler.

Geri Delmenin Tipik Uygulamaları

1. Sunucular, anahtarlar ve veri iletişim alanlarında olduğu gibi yüksek hızlı, yüksek çözünürlüklü sinyal iletimi.
2. Çok katmanlı panolar, tipik olarak 8 katman veya daha fazla, daha yüksek katman sayılarında artan yaygınlık.
3. Gelişmiş sinyal bütünlüğü ve EMI performansı gerektiren yüksek hızlı PCB tasarımları.

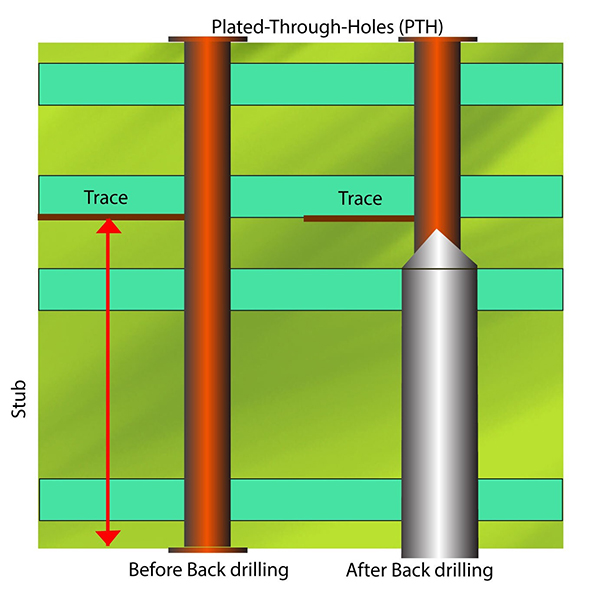

Geri Delme Prensibi

1. Çok katmanlı panolarda, vialar tipik olarak farklı katmanları birbirine bağlar. Bununla birlikte, sinyallerin yalnızca belirli katmanlar arasında iletilmesi gerektiğinde, geçişin kalan kısımları fazla bakır sütunlar haline gelir.
2. Bu fazla bakır sütunlar sinyal yansımalarına ve karışma neden olarak yüksek hızlı sinyal kalitesini düşürür.
3. Geri delme, sinyal bütünlüğünü iyileştirmek için yalnızca gerekli bağlantı segmentlerini tutarak fazla bakırı çıkarır.

Geri Delme İşleminin Proses Özellikleri

1. Geri delme deliklerinin çapı tipik olarak orijinal delikten biraz daha büyüktür.
2. Geri delme derinliği, gerekli bağlantı katmanlarına nüfuz etmeyi önlemek için sıkı bir şekilde kontrol edilir.
3. Geri delme genellikle yalnızca yüksek hızlı sinyaller için kritik konumlarda uygulanır.

Geri Delmenin Avantajları

1. Sinyal yansımalarını ve çapraz karışmayı önemli ölçüde azaltır.
2. Sinyal bütünlüğünü ve iletim hızlarını artırır.
3. Daha yüksek frekanslar için devre tasarım gereksinimlerini karşılar.
