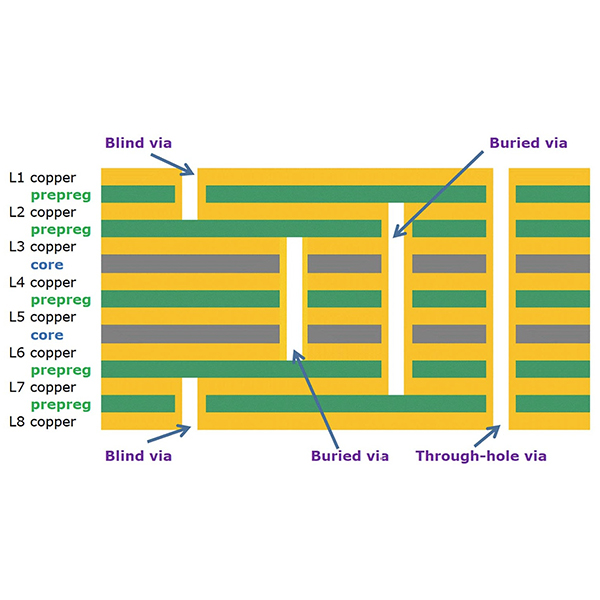

kör vialar yüzey katmanı ile iç katmanları birbirine bağlar

Kör yollarçok katmanlı baskılı devre kartlarında, öncelikle kartın yüzey katmanı (dış katman) ile bir iç katman arasındaki izleri bağlamak için kullanılan özel bir delik yapısıdır. Kör bir via’nın bir portu PCB’nin dış yüzeyinde bulunurken, diğer port tüm karta nüfuz etmeden PCB’nin bir iç katmanında sonlanır.

Kör Viaların Temel Özellikleri

1. Bağlantı yöntemi:Tüm katmanları geçmeden yalnızca yüzey katmanını (örneğin, Katman 1 veya en üst katman) bir iç katmana bağlar.
2. Görünüş:PCB yüzeyinden görülebilir, ancak delik karşı tarafa doğru uzanmaz.
3. Üretim karmaşıklığı:Standart geçiş deliklerinden daha karmaşıktır, katmanlı delme ve kaplama teknikleri gerektirir.

Kör Vias Uygulamaları

1. Yönlendirme yoğunluğunu artırmak için Yüksek Yoğunluklu Ara Bağlantı (HDI) kartlarında kullanılır.
2. Akıllı telefonlar, tabletler, iletişim cihazları ve diğer üst düzey elektronikler gibi yerden tasarruf ederken çok katmanlı bağlantılar gerektiren tasarımlar için uygundur.

Kör Viaların Avantajları

1. PCB alanından tasarruf sağlar ve yönlendirme yoğunluğunu artırır.
2. Sinyal iletim yollarını etkili bir şekilde kısaltarak sinyal bütünlüğünü iyileştirir.
3. Minyatürleştirme ve yüksek performanslı tasarımları kolaylaştırır.
