derinlik yönlendirmesi

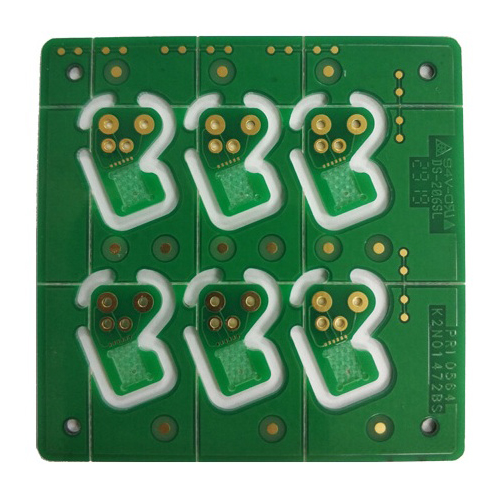

derinlik yönlendirmesi, pcb için basamaklı merdiven veya oluk şekli oluşturur

“Derinlik yönlendirmesi” olarak da bilinen kör yönlendirme, baskılı devre kartı üretiminde yaygın bir mekanik işleme tekniğidir. Yüksek yapısal karmaşıklık ve alan kullanımı gerektiren iletişim ekipmanları ve otomotiv elektroniği gibi elektronik ürün alanlarında kullanılır.

Açıklama

Temel ilkesitüm kartı tamamen kesmek yerine PCB’nin yalnızca yüzey katmanını önceden belirlenmiş bir derinliğe kadar seçici olarak çıkarmada yatmaktadır. Bu yaklaşım, sadece gerekli alanlarda belirli derinlikte oluklar veya delikler oluşturarak alttaki alt tabakayı sağlam bir şekilde korur.

Temel Özellikler

  1. Kör frezeleme işlemi, frezeleme derinliği üzerinde hassas kontrol sağlayarak kart üzerinde yerel basamaklar, sığ oluklar veya yarım delikler gibi karmaşık yapılar elde edilmesini sağlar.
  2. Bu teknoloji, PCB’ler üzerinde girintiler veya havşalar oluşturulmasını sağlayarak bileşen montaj çeşitliliğini ve esnekliğini önemli ölçüde artırır.
  3. Kör frezeleme, tutarlı derinlik ve keskin konturlar sağlamak için tipik olarak yüksek hassasiyetli otomatik ekipmana dayanır ve modern elektroniklerin karmaşık üretim taleplerini karşılar.

Tipik Uygulamalar

  1. RF modülleri, LED’ler veya metal kalkanlar gibi belirli bileşenleri kartın içine yerleştirirken, kör frezeleme yerelleştirilmiş sığ girintiler oluşturur.
  2. Yarı yerleştirmeli konektörler veya özel kart yuvaları için önceden oluşturulmuş alanlar gibi kademeli konfigürasyonlara sahip PCB yapıları üretir.
  3. Özel yapısal bileşenlerin yerleştirilmesini kolaylaştıran veya kart düzeyinde montaj yoğunluğunu artıran lokalize havşa delikleri veya girintili alanlar üretir.
  4. Üst düzey iletişim ekipmanları, akıllı terminaller, otomotiv elektroniği ve yüksek yapısal karmaşıklık ve alan kullanımı gerektiren diğer elektronik ürün alanlarında yaygın olarak uygulanır.
