çift taraflı baskılı devre kartı

Gelişmiş PCB tasarımı için çift taraflı baskılı devre kartı

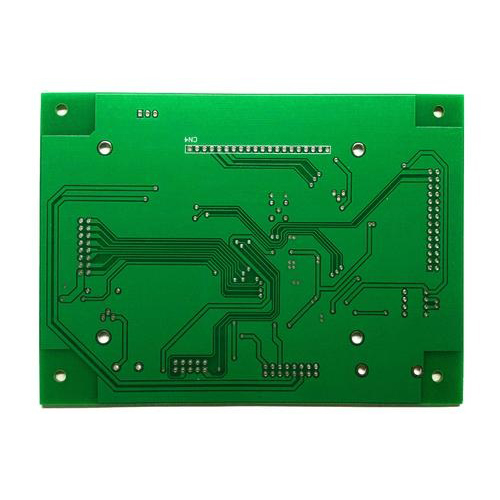

Çift taraflı PCB, her iki tarafında devreler bulunan, daha yüksek işlevsel karmaşıklığa ve sınırlı alana sahip elektronik ürünler için uygun bir karttır. Modern elektronik üretiminde en yaygın kullanılan temel devre kartı türlerinden biridir.

Açıklama

Çift Taraflı Baskılı Devre Kartı (Çift Taraflı PCB)

Tam olarak adlandırılmış çift taraflı bir panoÇift Taraflı Baskılı Devre Kartı (Çift Taraflı PCB)hem üst hem de alt katmanlara yerleştirilmiş devreler (bakır izler) içeren bir PCB’yi (Baskılı Devre Kartı) ifade eder. Çift taraflı PCB’ler en yaygın PCB türlerinden biridir ve çeşitli elektronik ürünlerde yaygın olarak kullanılmaktadır.

İki katmanlı PCB’nin Ana Özellikleri:

  • Çift taraflı kablolama:Kartın her iki tarafı da bileşenleri ve kabloları barındırabilir, bu da düzen yoğunluğunu ve tasarım esnekliğini artırır.
  • Bağlantılar aracılığıyla:Her iki taraftaki devreleri bağlamak için kartın içinden vialar delinerek daha karmaşık devre tasarımları sağlanır.
  • Orta maliyet ve olgun teknoloji:Tek taraflı kartlarla karşılaştırıldığında, çift taraflı PCB’ler daha karmaşık elektronik ürünlerin ihtiyaçlarını karşılarken, çok katmanlı kartlardan daha az maliyetlidir.

Çift Taraflı Kartın Ana Uygulamaları:

  • Ev aletleri.
  • Endüstriyel kontrol.
  • Aletler ve sayaçlar.
  • İletişim ekipmanları.
  • Otomotiv elektroniği vb.
