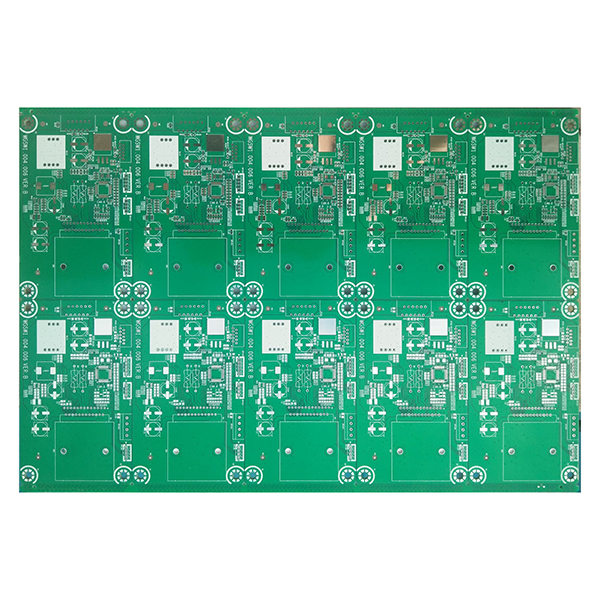

PCB uygulamaları için FR-4 cam elyaf epoksi laminat

FR-4 Cam Elyaf Levhaya Genel Bakış

FR-4 cam elyaf levha, takviye malzemesi olarak cam elyaf kumaştan ve matris olarak epoksi reçineden yapılmış, yüzeye lamine edilmiş bakır folyo ile yüksek performanslı bir baskılı devre kartı (PCB) alt tabakasıdır. FR-4’teki “FR”, “Alev Geciktirici” anlamına gelir ve “4” malzeme sınıfı kodudur. Başlıca özellikleri arasında mükemmel mekanik mukavemet, boyutsal kararlılık, elektrik yalıtım özellikleri ve alev geciktiricilik yer alır. FR-4, çeşitli elektronik ürünler için devre kartlarının üretiminde yaygın olarak kullanılmaktadır ve günümüzde en yaygın kullanılan ve ana akım PCB substratlarından biridir.

Ana yapı

1. Cam Elyaf Taban:Mükemmel mekanik mukavemet ve boyutsal kararlılık sağlamak için yüksek mukavemetli cam elyaf kumaş kullanır.
2. Epoksi Reçine:Cam elyaf kumaş, levhanın ısı direncini, yalıtımını ve genel stabilitesini artırmak için yüksek performanslı epoksi reçine ile emprenye edilir.
3. Bakır Folyo:Yüzey yüksek saflıkta elektrolitik bakır folyo ile kaplıdır, bu da aşındırmayı ve ince devre desenleri oluşturmayı kolaylaştırır.

FR-4 Devre Kartlarının Ana Özellikleri

• Mükemmel boyutsal kararlılık, düşük termal genleşme katsayısı ve kolayca deforme olmaz.
• Üstün dielektrik özellikler, yüksek frekanslı ve yüksek hızlı sinyal iletimi için uygundur.
• Üstün ısı direnci, yeniden akış lehimleme gibi yüksek sıcaklıktaki işlemler için uygundur ve yüksek sıcaklıklarda uzun süreli çalışmayı destekler.
• Yüksek mekanik mukavemet, darbe ve esneme direnci, çok katmanlı ve yüksek yoğunluklu PCB üretimi için uygundur.
• Yüksek hızlı delme sırasında minimum reçine bulaşması, pürüzsüz delik duvarları ve iyi işlenebilirlik sağlar.
• Güçlü alev geciktirme özelliği, yüksek sıcaklıklarda bile güvenli ve güvenilir kalır.
• Uzun hizmet ömrü ile iyi nem ve kimyasal direnç.
• Çekirdek renkleri çoğunlukla sarı veya beyazdır, bu da ürün tanımlama ve kalite yönetimi için uygundur.
• HASL (Sıcak Hava Lehim Tesviyesi), ENIG (Akımsız Nikel Daldırma Altın) ve OSP (Organik Lehimlenebilirlik Koruyucu) gibi çeşitli yüzey işleme süreçleriyle uyumludur ve farklı montaj gereksinimlerini karşılar.

FR-4 Baskılı Devre Kartlarının Ana Uygulamaları

• Cep telefonları, bilgisayarlar, test ekipmanları, video kaydediciler, ev aletleri ve diğer tüketici elektroniği ürünleri için devre kartlarının üretiminde yaygın olarak kullanılır.
• Askeri teçhizat, yönlendirme sistemleri, otomotiv elektroniği, havacılık, tıbbi aletler ve endüstriyel kontrol gibi yüksek güvenilirlik ve yüksek performans alanlarında uygulanır.
• İletişim, ağ, sunucular ve diğer elektronik cihazlar için uygun, çok katmanlı, yüksek yoğunluklu ve yüksek frekanslı/yüksek hızlı baskılı devre kartları için tercih edilen alt tabaka.
• Isı direnci, nem direnci, alev geciktirici ve uzun servis ömrü gerektiren elektronik ürünler için uygundur.

Ortak Özellikler

• Taban kalınlığı: 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm.
• Bakır kalınlığı: 18μm, 35μm, 70μm.
• Levha boyutu: 1044 x 1245mm.
• Çekirdek rengi: sarı, beyaz.
• Yüzey kaplamaları: HASL, ENIG, OSP.
