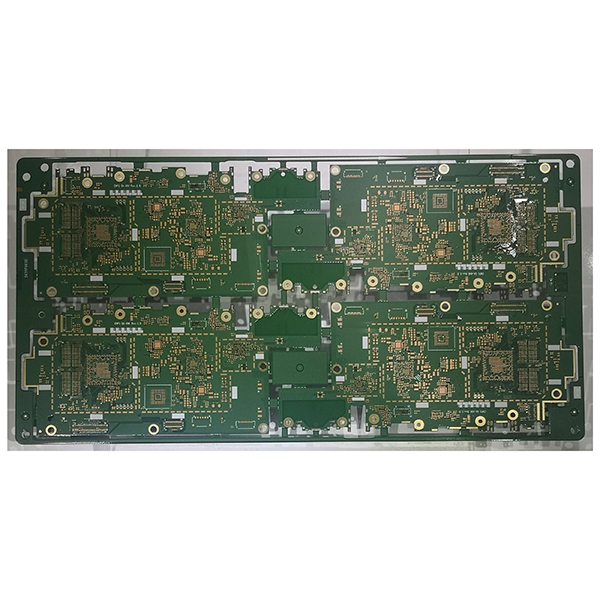

yüksek yoğunluklu ara bağlantı PCB

mobil ve IoT cihazları için yüksek yoğunluklu ara bağlantı PCB’si

HDI kartları, mikro kör yollar ve gömülü yollar gibi teknolojiler aracılığıyla yüksek yönlendirme yoğunluğu ve minyatürleştirme elde ederek onları modern üst düzey elektronik ürünler için vazgeçilmez bir PCB türü haline getirir.

Açıklama

HDI panolarıveyaYüksek Yoğunluklu Ara Bağlantı Kartlarımikro hat genişlikleri, mikro hat aralıkları ve mikro via teknolojisi ile yüksek yönlendirme yoğunluğu elde eden baskılı devre kartlarıdır. HDI kartları, akıllı telefonlar, tabletler ve üst düzey sunucular gibi modern elektronik ürünlerde kullanılan yaygın bir üst düzey PCB türüdür.

HDI Kartların Temel Özellikleri

  1. Yüksek yönlendirme yoğunluğu:Tipik olarak 100μm’nin (4 mil) altındaki hat genişlikleri ve aralıkları, daha sıkı yönlendirme ve daha küçük bileşen aralığı sağlar.
  2. Microvia teknolojisi:Katmanlar arası ara bağlantı verimliliğini artırmak için lazer delme ile oluşturulan mikro kör viaların ve gömülü viaların yaygın kullanımı.
  3. Çok katmanlı yapı:Karmaşık devre tasarımlarını destekleyen tipik olarak çok katmanlı kartlar (4 katmanlı, 6 katmanlı, 8 katmanlı veya daha yüksek).
  4. İnce ve kompakt tasarım:Daha hafif, daha ince, daha kısa ve daha küçük elektronik ürünlerin geliştirilmesini sağlar.

HDI Kartların Avantajları

  1. BGA, CSP ve QFP gibi yüksek yoğunluklu, yüksek performanslı çip ambalajlarını destekler.
  2. Sinyal gecikmesini ve paraziti azaltırken sinyal bütünlüğünü ve güvenilirliğini önemli ölçüde artırır.
  3. Daha küçük ürün boyutlarını ve daha düşük ağırlığı kolaylaştırır.
  4. Yüksek hız, yüksek frekans ve sıkı sinyal bütünlüğü gerektiren elektronik ürünler için idealdir.

HDI Kartların Uygulama Alanları

  1. Akıllı telefonlar, tabletler, giyilebilir cihazlar.
  2. Dizüstü bilgisayarlar, üst düzey anakartlar.
  3. Otomotiv elektroniği, tıbbi ekipman.
  4. İletişim baz istasyonları, sunucular ve diğer üst düzey elektronik cihazlar.
