Kalite ve güvenilirlik için PCB üretiminde ICT testleri

Devre İçi Teste (ICT) Genel Bakış

Devre İçi Test (ICT) temel olarak bileşenlerin lehimleme kalitesini, elektrik bağlantılarının durumunu ve her bir bileşenin parametrelerinin tasarım gereksinimlerini karşılayıp karşılamadığını incelemek için kullanılır.

Çalışma Prensibi

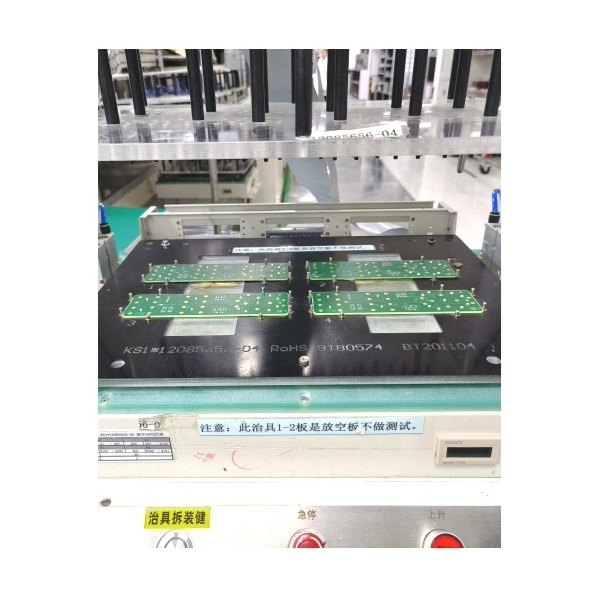

ICT ekipmanı PCB’yi bir test fikstürüne (çivi yatağı) sabitler ve devre kartındaki test noktalarıyla doğrudan temas kurmak için yüzlerce veya binlerce yay yüklü prob kullanır. Yazılım tarafından kontrol edilen ekipman, açık devreler, kısa devre, direnç, kapasitans, diyotlar ve transistörler dahil olmak üzere her bir bileşenin ve devrenin elektriksel özelliklerini ölçmek için otomatik olarak voltaj veya akım uygular. Bu, üretim ve montaj sürecindeki kusurların hızlı ve doğru bir şekilde tespit edilmesini sağlar.

Ana Muayene Öğeleri

• Bileşenlerin varlığını, polaritesini ve değerini kontrol edin.
• Soğuk lehim bağlantıları, yetersiz lehim, kısa devre ve açıklıklar gibi lehimleme sorunlarını inceleyin.
• Devre kartının işlevsel bağlantılarının eksiksiz ve güvenilir olduğundan emin olun.
• Çeşitli bileşenlerin gerçek elektriksel parametrelerini ölçün.

Avantajları ve Önemi

• Seri üretim hatları için uygun hızlı test hızı.
• Elektrik arızalarının çoğunu kapsayan kapsamlı inceleme.
• Yüksek test doğruluğu, küçük kusurları anında tespit edebilir ve ilk geçiş verimini artırabilir.
• Yeniden işleme ve onarım maliyetlerini azaltır, ürün güvenilirliğini ve müşteri memnuniyetini artırır.

Uygulama Alanları

ICT, tüketici elektroniği, otomotiv elektroniği, iletişim cihazları, tıbbi ekipman ve endüstriyel kontrol sistemleri dahil olmak üzere çeşitli elektronik ürünlerin üretiminde yaygın olarak kullanılmaktadır. İster tek taraflı, ister çift taraflı veya çok katmanlı levhalar için olsun, ICT etkin ve güvenilir kalite güvencesi sağlar.

ICT Hizmet Avantajlarımız

Farklı ürün ve süreçlerin denetim gereksinimlerini karşılamak için özelleştirilmiş BİT test çözümleri sunmamızı sağlayan gelişmiş BİT test ekipmanlarımız ve profesyonel bir mühendislik ekibimiz var, bu da müşterilerin ürün kalitesini ve pazar rekabet gücünü artırmasına yardımcı oluyor.
