atlama v-skorlama

Seçici PCB v-oluk tekniği ile atlama v-skorlama

Jump V-scoring, elektronik ve PCB endüstrisinde, özellikle PCB (baskılı devre kartı) depaneling işlemlerinde uygulanan teknik bir terimdir. Bu teknik, depaneling gereksinimlerini karşılarken kartın mekanik mukavemetini artırır.

Açıklama

Jump V-Scoring (Skip V-Groove PCB)

V-oluklu PCB’yi atlama olarak da bilinen Jump V-scoring, PCB depaneling’de kesici takımın belirli alanları atladığı ve kesmediği, yalnızca ayırmanın gerekli olduğu yerlerde puanlama yaparken diğer alanları kesmeden bıraktığı bir V-kesim (V-scoring) işlemini ifade eder.

Uygulama Senaryoları

  1. Genellikle tek bir kart üzerindeki belirli alanların bağlı kalması gerektiğinde veya özel yapılar PCB tasarımında tutulan bağlantı gücü gerektirdiğinde kullanılır.
  2. Tipik uygulamalar: bağlantı köprülü panolar, kısmi panelizasyon veya özel yapısal gereksinimleri olan elektronik ürünler.

Avantajlar

  1. Genel PCB gücünü artırır ve taşıma veya montaj sırasında kazara kırılmayı önlemeye yardımcı olur.
  2. Belirli alanlarda farklı depaneling ve bağlantı gereksinimlerini esnek bir şekilde karşılar.

Örnek

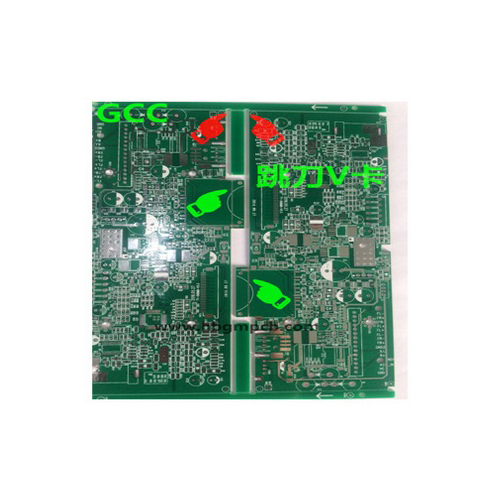

Örneğin, ortadaki bir bölüm dışında çoğu alanın ayrılması gereken panelli bir levhada, atlamalı V-skoring kullanılabilir – V-cut aracı otomatik olarak kaldıracak ve o bölgeyi kesmeden atlayacaktır.
