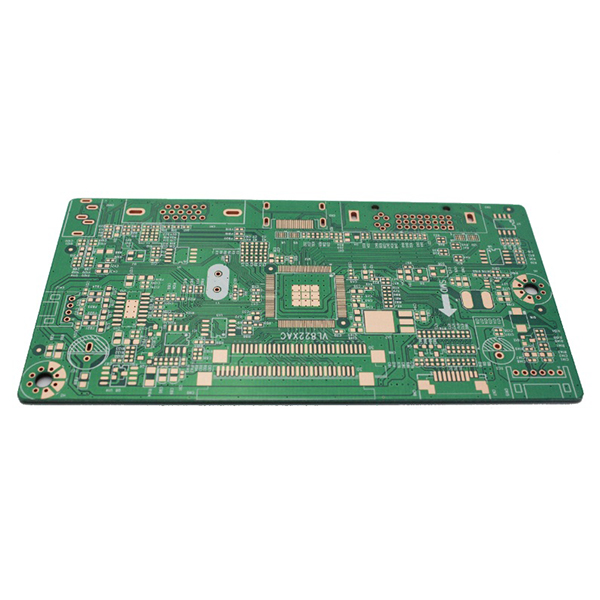

Daha fazla güvenilirlik ve lehimleme için reçine dolgulu PCB

Reçine Dolgulu Via İşlemenin Amacı

Reçine dolgulu via işlemenin amacı, lehimin vialara akmasını önlemek, kartın güvenilirliğini artırmak ve yüksek yoğunluklu ara bağlantılar (HDI) gibi özel işlem gereksinimlerini karşılamaktır.

Ana Özellikler

1. Reçine Tıkalı Vialar:Reçine vialara (genellikle kör, gömülü veya geçişli vialar) doldurulur, kürlenir ve deliklerin içinde boşluk kalmadığından emin olmak için yüzey işlemi yapılır.
2. Pürüzsüz Yüzey:Reçine dolumundan sonra, düz bir ped yüzeyi sağlamak için taşlama ve bakır kaplama yapılabilir, bu da BGA ve CSP gibi ince aralıklı paketlerin montajı için uygun hale getirir.
3. Geliştirilmiş Güvenilirlik:Lehimleme sırasında kabarcıklar veya lehim topları gibi sorunları önler, iletim güvenilirliğini ve mekanik mukavemeti artırır.

Ana Uygulamalar

1. Yüksek yoğunluklu ara bağlantı PCB’leri (HDI PCB).
2. Kör/gömülü vialar ve takma tasarımları gerektiren çok katmanlı kartlar.
3. Yüksek güvenilirlikli, ince aralıklı bileşenler için PCB tasarımları (BGA ve CSP paketleri gibi).
4. Lehim pastasının vialara nüfuz etmesini önlemek için özel gereksinimler.

Sıradan Vialardan Farkları

1. Sıradan vialar genellikle boştur ve tıkama işlemi olmaksızın yalnızca elektrik bağlantısı için kullanılır.
2. Reçine dolgulu PCB’ler reçine ile doldurulur ve daha yüksek işlem ve montaj gereksinimlerini karşılar.
