iletkenlik uygulamaları için PCB üzerinden gümüş macun dolgulu

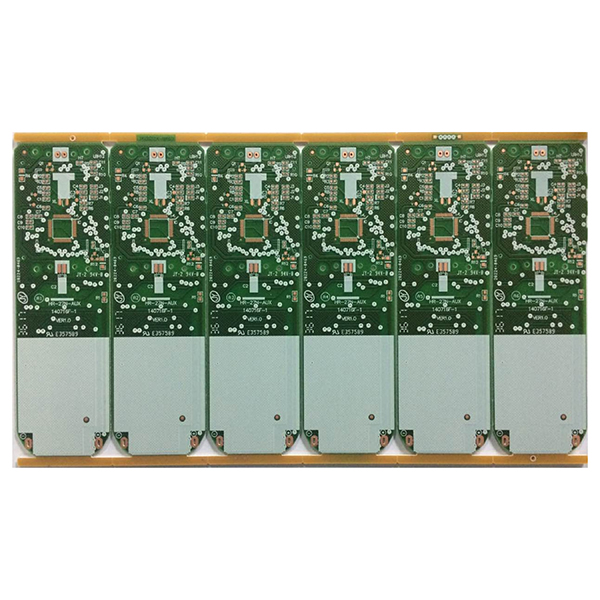

Gümüş Macun Dolgulu Via PCB

PCB ile doldurulmuş gümüş macun, PCB (baskılı devre kartı) endüstrisinde devre kartındaki yolları ve delikleri doldurmak veya kaplamak için gümüş macunun kullanıldığı bir işlem kartını ifade eder. Yaygın İngilizce terimler arasında “PCB ile doldurulmuş gümüş macun” veya “PCB ile takılmış gümüş macun” yer alır.

Süreç Prensibi

1. PCB üretimi sırasında, gümüş macun (gümüş içeren iletken bir macun) önce önceden delinmiş deliklere (geçiş delikleri veya vialar gibi) doldurulur.
2. Daha sonra, fırınlama veya kürleme işlemi gümüş macununun delikler içinde güvenilir bir iletken yol oluşturmasına neden olur.

Birincil İşlevler

1. İletken Bağlantı:PCB katmanları arasında elektriksel ara bağlantı sağlamak için gümüşün yüksek iletkenliğini kullanır.
2. Geliştirilmiş bağlantı güvenilirliği:Gümüş macun dolgusu, viaların mekanik mukavemetini artırarak lehimleme veya bükme sırasında ayrılmayı önler.
3. Özel yapılar:Belirli gereksinimler için (örneğin, kör yollar, gömülü yollar, Yol üzerinde Ped yapıları), gümüş macun dolgusu yüksek yoğunluklu ara bağlantılar sağlar.

Tipik Uygulamalar

1. Yüksek frekanslı, yüksek yoğunluklu iletişim ve radyo frekansı (RF) ekipmanları.
2. Yüksek akım taşıma kapasitesi veya düşük empedanslı ara bağlantılar gerektiren devreler.
3. Medikal, askeri, otomotiv ve diğer sektörlerdeki üst düzey elektronikler.

Geleneksel Geçiş Deliklerinden Farkları

1. Geleneksel geçiş delikleri tipik olarak elektrolizle kaplanmış bakırla doldurulurken, gümüş macun dolgusunda daha yüksek maliyetli ancak daha üstün iletkenliğe sahip gümüş macun kullanılır.
2. Gümüş macun dolgusu son derece küçük açıklıklar, yüksek yoğunluklu ara bağlantılar veya özel elektrik performansı gereksinimleri için uygundur.
